首页 >> 产品展示 >>IPTV高清互动设备 >> 四路高清电视编码器,高清IPTV电视编码器
详细说明

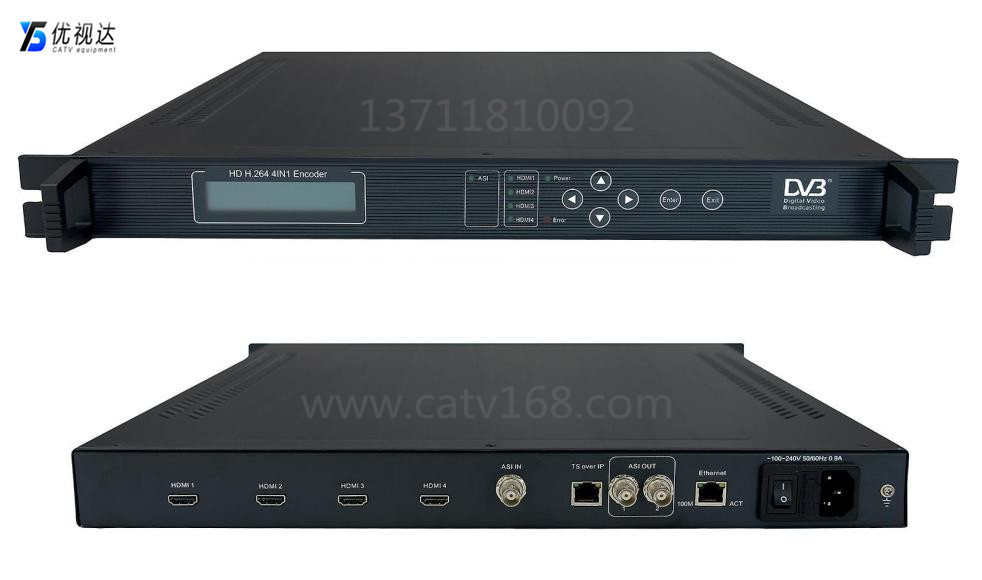

四路高清电视编码器,高清IPTV电视编码器

价格
暂无价格
收藏
高清数字电视编码器,四路高清编码器

          优视达数字电视高清编码器 拥有强大功能的MPEG-2新型编码器。支持各种标准的视频和音频信号,包括模拟复合视频(CVBS),S-Video,SDI嵌入音频等.压缩数据输出格式为ASI/SPI,也可以通过四路E1接口输出码流,压缩方式MPEG-2MP@ML,编码器对音频信号进行实时编码和复用并产生DVB传输流.完全符合MPEG-2标准,具有极强的兼容性。积为一1U机箱,通过前面板液晶显示屏可实现完全脱机设置和运行。

1.2 优视达四路高清编码器产品特点

l      支持MPEG-2MP(4:2:0)编码;
l      高保真音频处理技术R/L声道,立体声输入;
l      输出码率连续可调,使用灵活方便;
l      丰富的输出输入接口,实现自由接入;
l        SDT插入;
l        可本地的远程控网管;
l        液晶显示,操作方便灵活;
l        高可靠性设计,运行稳定。

1.3 优视达高清编码器性能指标

表重复间隔RAT25~500ms
RMT25~500ms
PCRPCR抖动∠500ns
PCR间隔0~40ms
眼图幅度800±80mV
上升时间≤1200Ps
下降时间≤1200Ps
视频输入接口复合视频电平1.0VP-P
SDI数字视频
S-video电平1.0VP-P
音频输入接口非平横音频(RCA)电平1.0VP-P
SDI嵌入数字音频
音频输入接口平横音频(XLR)110Ω平衡双绞线,卡侬插座(孔)
AES/EBU数字音频110Ω平衡双绞线,卡侬插座(孔)
输出接口ASIDVB标准
E1(四路)可直接接入SDH/PDH网络
网络接口RJ4510/100bit/s自适应
输出码率输出码率1.0/15Mbps
视频指示视频输出幅度700±20
行同步幅度300±9
色同步幅度300±9
视频幅频特性±0.5db(≤4.8MHz)
≤0.5db,≥-1.0db(5.0MHz)
≤0.5db,≥-4.0db(5.0MHz)
K因子≤3%
亮度非线形5%
微分增益±3%
色亮增益不等±3%
色亮时延不等±20ns
视频信杂比≥56db(加权值)




视频编码符合国际标准ISO11172(MPEG-1)和ISO13818(MPEG-2)
MPEG-2编码采用MP@ML(4:2:0)
MPEG-2自适应场帧(AFF)
MPEG-2基于场(FB)
适合统计复用的VBR编码方法(需与PEGULUS配合使用)DVB字幕插入
音频编码音频谐波失真R≤1%
L≤1%





音频幅频响应
音频幅频响应
L≤0.5db,≥-0.5db R(60KHz~18KHz)
L≤1.0db,≥-2.0db R(20Hz~20KHz)
采样频32KHz、44.1KHz、48KHz、
码率64、128、192、256、384Kbps
音频输入通道数非平衡,立体声输入
音频输入类型数字AES/EBU模拟和内嵌音频,AC-3
音频输入格式MPEGLayerll(64~384Kbit/s),线性音频SMPE302M(20位采样)
音频输入模式立体声,联合立体声,单声道,双单声道
特性MPEG-1第1/Ⅱ,CD质量
音频指标左右声道串扰≤-70db
左右声道电平差≤0.5db
左右声道相位差≤5°
分辨率标准符合CCIR601支持1/2D1,2/3D1,3/4D1,
PAL720×576,704×576,544×576,480×576,
NTSC720×480,704×480,640×480,544×480,
常规特性尺寸44mm×482mm×360mm
环境0~45℃(工作);-20~80℃(储存)
电源22VAC±10%50HZ ,25W
